In de vorige aflevering startten we met de installatie van onze nutsvoorzieningen.

We plaatsten onze afvoerbuizen volgens de juiste principes, zodat het water correct zal afgeleid worden.

In deze aflevering doen we verder met de voorzieningen met betrekking tot het water. Deze keer nemen we de aanvoer voor onze rekening, met de installatie van onze buizen voor de verwarming en het sanitair.

We doen dit met behulp van een zelfbouwpakket.

Op die manier kunnen we op de volledige installatie van onze verwarming, dus zowel de centrale verwarming als de vloerverwarming op het gelijkvloers, tot 8000 euro besparen.

Bij de installatie van al het sanitair besparen we met ons zelfbouwpakket tot 1500 euro.

Tijdens de infoavond krijgen we de nodige tips mee voor de installatie.

En we komen ook te weten hoe we het best aan de slag zullen gaan.We werken met een zelfbouwpakket en willen dus opnieuw zo veel mogelijk zelf doen.

Om eerst nog wat vertrouwd te geraken met de materie kunnen we een opleiding volgen.De afvoer van het water is ondertussen voorzien. Nu kunnen we aan de aanvoer van het water beginnen. Dit gaat dan om de leidingen voor de centrale verwarming en alle waterleidingen.

Man 1
Hier zie je eigenlijk al duidelijk het principe.

We vertrekken altijd met een dikke buis tot op de collector, diameter 20, alupex-leiding. En van daaruit gaan we telkens gaan verdelen in 16.

Dus naar ieder aftakpunt is het in principe een leiding van 16.

Man 1
Dus bij sanitair komen we 2 soorten buizen tegen. Alupex van 20 en alupex van 16.

Gebruik dus nooit een aftakking als hoofdaftakking naar een andere collector…

Man 1
Dus hoe ga je van start met een installatie? Voor de meeste mensen is dat een beetje moeilijk.

In principe gaan we eerst altijd de buizen van de centrale verwarming leggen, omdat deze zo vlak mogelijk moeten liggen, en dan pas de buizen van sanitair.

Om praktische redenen begin ik hier met de infoavond sanitair. Maar in de praktijk beginnen met de buizen van de centrale verwarming te leggen, zodat die zo vlak mogelijk liggen.
Na de opleiding zijn we voldoende gewapend om met de installatie van de waterleidingen van start te gaan.

Voor onze meters hingen we al een multiplexplaat op bij onze energiebocht.

Maar ook om onze sanitaire collectoren te installeren is een houten paneel handig.

Met een waterpas tekenen we af waar het paneel moet komen, dan hangt het meteen ook recht.

Daarna kunnen we de bovenste gaten al voorboren.

Met slagpluggen gaan we het paneel dan ophangen.

Maar eerst spuiten we nog PU-lijmschuim op de achterkant. Dit zal voor de eigenlijke fixatie zorgen.

De slagpluggen dienen vooral als tijdelijke bevestiging, totdat het schuim uitgedroogd is en zijn volledige sterkte bereikt heeft.

Dan kunnen we beginnen met het leggen van de leidingen.

In principe is dit vrij simpel. Je voorziet warm en koud water naar elk punt waar een mengkraan komt, en ook naar elke verwarming voorzie je een rode en blauwe leiding.

We plaatsen de sanitaire en verwarmingsleidingen tegelijk, omdat dit volgens hetzelfde principe gebeurt.

Maar je moet er wel op letten dat de aanvoerbuizen voor de centrale verwarming zo vlak mogelijk lopen. Die leg je dus best onderaan. Zoniet heb je kans op luchtophopingen in je leiding, waardoor de verwarming minder goed zal werken.

We kunnen natuurlijk niet alle leidingen apart naar onze ketel laten gaan. Daarom verzamelen we die in collectoren.

Zo'n collector is een verzamelpunt voor verschillende warme óf koude leidingen en moet natuurlijk juist geïnstalleerd worden.

Om aan de slag te gaan, bekijken we eerst welke kits we voor de installatie nodig hebben.

Daarna controleren we of alle hulpmiddelen voorhanden zijn.

Nu kunnen we ons plaatsingsschema bestuderen. Dit kregen we aangeleverd van de leverancier van het zelfbouwpakket.

Als we dit in detail bekijken, kunnen we onze collectoren gaan samenstellen.

De basisstukken voor onze collectoren zijn voor sanitair en verwarming dezelfde.

Je hebt de collector zelf en verschillende klemkoppelingen. En ook een ontluchter, eindstop of verloopstuk kunnen nodig zijn.

Om alles te bevestigen zijn er nog ophangbeugels voorzien, en we zorgen zelf nog voor een verstelbare moersleutel.

We beginnen met de collectoren voor onze centrale verwarming. Op het plan zien we hoeveel aftakpunten we moeten voorzien.

Daarna kunnen we de collector bij elkaar puzzelen.

We monteren eerst de nodige klemkoppelingen op de onderste openingen.

Die stukken zijn voorzien van een rubberen ring, waardoor dit onmiddellijk een waterdichte verbinding garandeert.

Met onze tang kunnen we de koppelingen dan nog wat vaster draaien.

De collector die we hier maken hoeft niet verder uitgebreid te worden, dus kunnen we langs achter een eindstop op steken.

Op het plan kun je zien aan welke kant je die stop moet draaien.

Met een imbussleutel kunnen we die gemakkelijk aanspannen.

Aan de andere kant voorzien we een verloopstuk. Daar zullen we dan de hoofdleiding op kunnen aansluiten.

De hoofdleiding voor de centrale verwarming heeft een diameter van 26.

Let op dat je die niet verwart met een sanitaire hoofdleiding, want die heeft maar een diameter van 20 mm.

Bij centrale verwarming moeten er ten slotte ook ontluchters op de collectoren komen.

Man 2
Bij de cv… zetten we meestal automatisch ook ontluchters op.

Ook weer hetzelfde, met die dichting… handvast zetten.
Die ontluchter vormt het enige verschil met de collectoren die we gebruiken voor de sanitaire leidingen.

Langsboven is er een gat voorzien om de ontluchter op aan te sluiten.

Die is nodig om de lucht af en toe uit je verwarmingsleidingen te kunnen laten. Zo garandeer je een goeie werking van de centrale verwarming.

Nu moeten we de gemaakte collectoren voor warm en koud water nog ten opzichte van elkaar positioneren.

Man 2
Als we hier kijken heb je de aanvoer en de retour.

We gaan zorgen dat het hoogste punt van voor… van onder komt. Zodat de leidingen daar achterdoor naar deze collector kunnen aangepikt worden.

Man 2
Dus we stellen die wat samen… dat de beugel eigenlijk niet de koppelingen gaat raken.
De onderste collector laten we dus iets naar voor uitsteken.

Met de bijgeleverde beugels kunnen we die snel en gemakkelijk ten opzichte van de andere positioneren.

Je zet de bevestigingsstukjes erop en schroeft die eenvoudigweg vast.

Ten slotte labelen we de gemaakte collector nog. Op die manier gebruiken we tijdens de plaatsing zeker de juiste collector op de juiste plaats.

Ook de collectoren voor het sanitair worden nu op dezelfde manier samengesteld.

Op de eerste verdieping hebben we bijvoorbeeld een enkelvoudige collector van 5 nodig.

We draaien de klemkoppelingen op de collector nu vast met een imbussleutel.

Je hoeft daar niet aan te sleuren, gewoon handvast is voldoende!

Het gaat hier om sanitair, dus is er geen ontluchter nodig. Daarom plaatsen we een stop op het ontluchtingsgaatje.

Man 2
Dus hier op het uiteinde plaatsen we weer een verloopstuk. Want die moet aansluiten op de hoofdleiding van diameter 20.

Man 2
Omdat dit hier naar beneden gaat, is het handiger dat je met een bocht werkt.

Maar als we hier werken met een bocht, is het best dat we er loctite aandoen, omdat er hier geen rubber op zit.

Man 2
We gaan die best zo nemen…

En dan draai je zo heel de tijd, met de klok mee…

We gaan één keer tot van voor…

En terug tot vanachter…
Deze draadafdichting zorgt ervoor dat er geen water kan ontsnappen via de schroefdraad van de verbinding.

Is er zoals bij de klemkoppelingen een rubber voorzien, dan vangt die dit op.

Man 2
Bij sanitair werken we altijd met afsluitkraantjes zodat we kring per kring kunnen afsluiten.
Die kraantjes monteren we per aftakpunt op de collector.

Er zit rubber in de klemkoppeling dus extra afdichting met draad is opnieuw niet nodig.

Man 2
Dus hier hebben we eigenlijk één collector, een enkelvoudige. We werken dan ook met een enkele beugel.

Die dan ook op dezelfde manier wordt gemonteerd als bij de cv…

Op de uiteindes…
Op die manier volgen we ons plaatsingsschema en monteren we alle collectoren voor sanitair en verwarming voor we aan de plaatsing van de leidingen beginnen.

Vergeet niet om die telkens te markeren, zodat er geen fouten kunnen gebeuren.

Met die collectoren bundelen we onze overvloed aan waterleidingen dus in verschillende punten.

Zijn onze collectoren klaar, dan kunnen we de leidingen trekken die ze met elkaar gaan verbinden.

Ook hier zijn er weer een aantal tips voorhanden, voor een foutloze installatie.

De eerste basishandeling die we onder de knie moeten hebben, is het correct doorsnijden van de buizen.

In onze kit zitten hiervoor een aantal hulpstukken bijgeleverd.

De buis moet mooi recht worden doorgesneden en dit kunnen we doen met de kniptang.

Daarna moeten we de opening nog kalibreren, dit wil zeggen 'mooi rond maken'.

Doe je dit niet, dan krijg je de dichting er niet goed in.

Op het instrument zelf staat aangegeven welk uiteinde je moet gebruiken voor elke specifieke dikte van buis.

Door dit in de buis te steken en wat te wringen, krijg je terug een perfect ronde opening.

Daarna kun je de dichting op het uiteinde aansluiten.

Eerst doe je de moer erover, dan de ring en dan steken we het koppelpunt erin.

En zo sluit je dit dan aan op de collector.

Met een sleutel kun je alles nu aandraaien. Je gebruikt best een tweede sleutel om het kraantje tegen te houden, zo zit die meteen ook goed vast.

De koppeling van de buis aan de collector moet stevig klemmen, dus draai het zeker genoeg aan.

Een andere veel gebruikte handeling voor de installatie van waterleidingen is het plooien van de buizen.

Daarvoor hebben we een plooiveer.

Man 2
Dus nu ga ik even voordoen waarom deze veer… eigenlijk een buigveer… zijn belang heeft.

Als je deze buis zou nemen… en je plooit die…

Man 2
Ga je zien dat je die kapot plooit.

Man 2
Met de veer…

… kun je in principe een hoek omplooien… zonder één knik.
Het is belangrijk dat onze buizen tijdens de plaatsing niet beschadigd worden, dus de plooiveer is een heel handig hulpmiddel!

Met onze collectoren gemaakt en deze handige tips bij de hand, kunnen we alles ter plaatse gaan installeren.

We labelden onze collectoren toen we die samenstelden, dus weten we al onmiddellijk waar we die moeten bevestigen.

Die voor de centrale verwarming herkennen we aan de ontluchters die erop geïnstalleerd zijn.

In principe leggen we de leidingen voor de verwarming eerst, zodat die zo vlak mogelijk kunnen lopen.

Dan kunnen we ook de collectoren voor het sanitair op dezelfde manier bevestigen.

Die voor het warm water steken we langs boven op de dubbele beugel.

Het verzamelpunt voor het koud water steken we langs onder en iets meer naar voor. Zo kunnen we de buizen naar de bovenliggende collector erachter steken.

Wij opteren ervoor om het warm water bovenáán op de beugel te steken.

Andersom kan ook, maar zorg er dan wel voor dat het overal zo gebeurt.

We bevestigen dit nu terug op een multiplexplaat.

Er komt hier nog een stijlwand, maar die plaatsen we best pas als de chape er ligt.

Voorlopig hangen we dus alles op een paneel dat we met steunen vastzetten.

Om de opstelling proper te houden, duiden we met de waterpas aan waar we de collector gaan vastmaken.

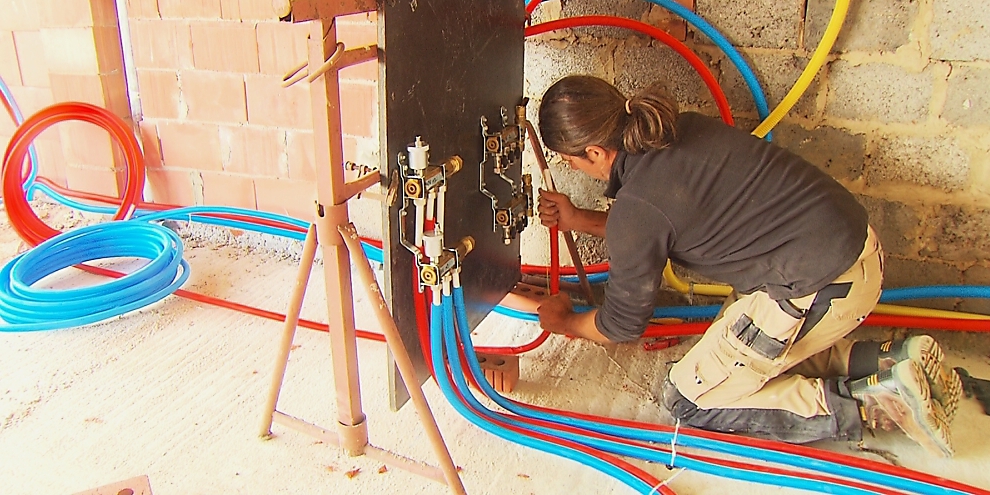

Die zit nu op zijn plaats, dus kunnen we de leidingen erop gaan aansluiten.

Het uiteinde ontdoen we van de huls, zodat we die later vlot kunnen aankoppelen.

Dit kan gemakkelijk met een mesje, maar let op dat je de onderliggende leiding niet beschadigt.

Met onze plooiveer kunnen we de buis op maat plooien.

We hangen er een touwtje aan, zodat als we die iets dieper steken, we hem er ook gemakkelijk terug uit krijgen.

Is de buis gepast, kunnen we die aansluiten.

Met ons kalibreerinstrument maken we het uiteinde rond, zodat het vlot op de koppeling aansluit.

Daarna kunnen we alles gaan aanspannen. Met één sleutel houden we de ene ring tegen, met de andere draaien we aan.

De rode leiding hebben we nu aan de bovenste collector, én achter de koud watercollector gehangen. Nu kunnen we die koude leiding ook nog doen.

Het principe is weer hetzelfde. Je trekt de leiding van je vertrekpunt – in dit geval het bad in de badkamer – naar de collector en zet die op maat.

Daarna plooi je de buis en sluit je die aan op de collector.

Je draait het eerst handvast, en daarna kan je het klemmen met behulp van 2 sleutels.

Het andere uiteinde moet nu nog afgekort worden.

We brengen de buis tot waar de kraan zal komen en voorzien nog wat marge.

Dan knippen we met ons snij-instrument de buis recht door.

Is dit gebeurd en ligt alles op zijn plaats, dan kunnen we de leidingen aan de vloer vastmaken, zodat ze blijven liggen.

We boren eerst voor in het beton en slaan daarna de speciale bijgeleverde pluggen in de grond.

Die zijn voorzien van een opening, waar we een kabelbinder kunnen doorsteken. En daarmee kunnen we de leidingen dan fixeren.

Dit is belangrijk zodat er achteraf niets verplaatst bij het gieten van de chape.

Nu moeten nog de twee wastafels van onze badkamer van leidingen voorzien worden.

We voorzagen een collector van 3, waar dus zowel de badkraan als die twee kranen op kunnen aangesloten worden.

Zo’n alupexbuizen moeten stevig zijn en zijn daarom dus ook niet zo flexibel.

Tijdens het afrollen van de leiding kan het handig zijn om erop te gaan staan, zo krult hij niet terug op.

Liggen ook die op hun plaats, kunnen we alles weer vastleggen. Met een tussenafstand van ongeveer 1 meter monteren we alles met onze voetpluggen en kabelbinders.

En zo gaan we dus verder tot alle watertoevoerbuizen er liggen.

Hebben we materiaal te kort, kunnen we altijd langsgaan bij onze leverancier.

Die kan ons snel de nodige extra stukken meegeven.

Wanneer we al onze waterleidingen leggen, kunnen we soms niet anders dan onze leidingen met elkaar te laten kruisen.

Daarom is het dus belangrijk dat je eerst alle leidingen van de centrale verwarming installeert, zo zitten die zeker langs onder.

Bij die van het sanitair kan het minder kwaad als ze in een klein bultje liggen, want daar is luchtophoping minder verstorend voor de werking.

Let er wel op dat je niet meer dan 4 leidingen naast elkaar legt, want anders zal je chape daar niet meer goed hechten.

Liggen er 4 samen, is het soms aangewezen om bandijzer te gebruiken om ze vast te leggen, dan kunnen ze niet bewegen in de chape.

Wat we ten slotte absoluut niet mogen vergeten is om de uiteindes van onze leidingen af te plakken met tape.

Zo geraakt er geen stof of vuil in tijdens het vervolg van de werken, en hebben we geen vervuilde leidingen wanneer we alles aansluiten.

Voor we nu onze ketel op onze leidingen kunnen aansluiten, hebben we nog gas nodig om de ketel te kunnen verwarmen.

We wachten nog om de totale besparing van de installatie van de verwarming en het sanitair erbij te rekenen, tot die volledig af is.

Ons totaal bespaarde bedrag blijft dus voorlopig staan op 45.470 euro.

In de volgende aflevering gaan we onze gasleiding plaatsen, zodat we ook de ketel kunnen laten aansluiten.

Daarna gaan we van start met de isolatie van ons dak.
